OSI 7 계층

OSI 7 계층

OSI 7 계층은 네트워크에서 통신이 일어나는 과정을 7단계로 나눈 것을 말한다

이렇게 계층을 나누는 이유는 통신이 일어나는 과정이 단계별로 파악할 수 있기 때문이고

만약 통신에 문제가 생겼을 때 문제가 생긴 그 단계만 고치면 되기 때문에 효율적으로 해결할 수 있다

https://reakwon.tistory.com/59

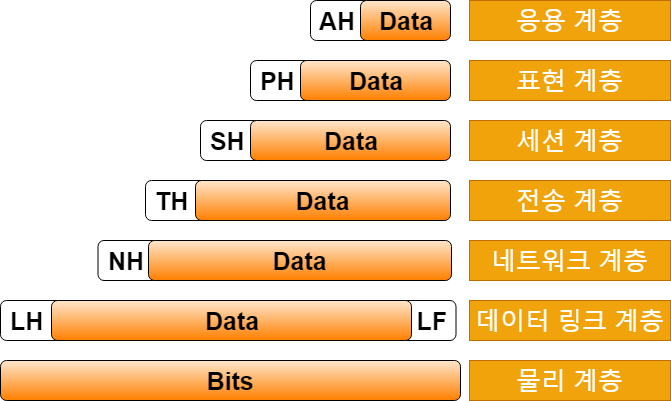

그림으로 표현하면 위와 같다

각 층마다 헤더가 존재하고 위에서 아래로 내려갈 수록 헤더가 쌓이는 것을 볼 수가 있는데 이 헤더에는 각 계층에 대한 정보가 들어있다

송신하는 쪽에서 헤더를 하나씩 붙여서 물리계층까지 내려가면 이 정보를 0과 1로 바꾸어서 데이터가 전송된다 - Encapsulation

수신하는 쪽에서는 물리계층부터 시작해서 헤더를 하나씩 떼어내면서 상위 계층으로 데이터를 전달한다 - Decapsulation

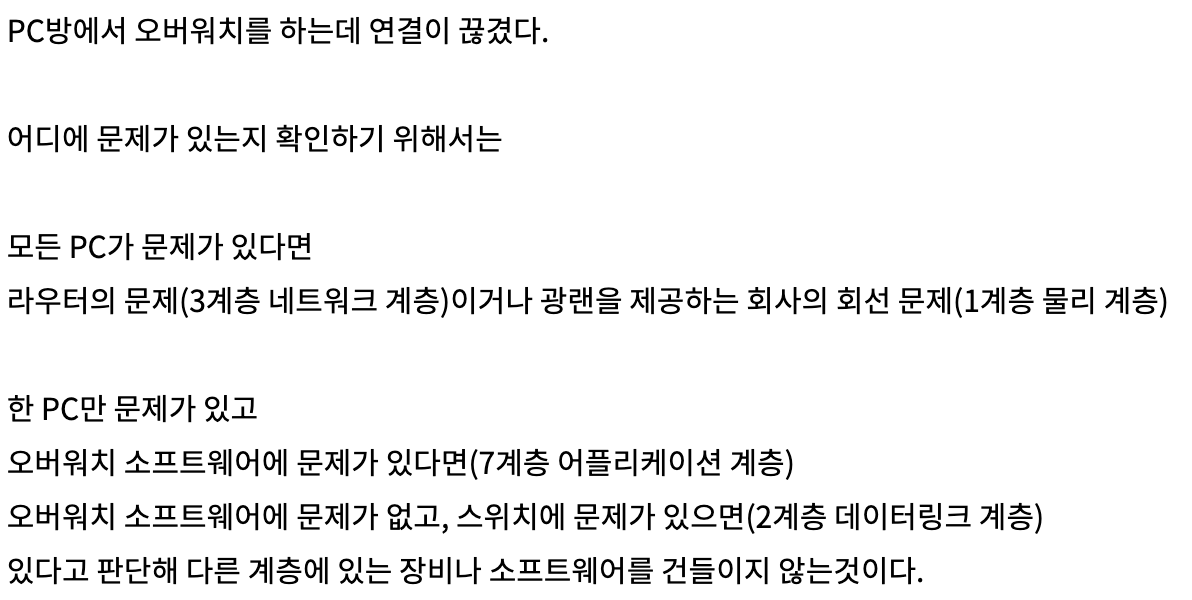

• 아주 적절한 예

https://shlee0882.tistory.com/110

1. 물리(Physical) 계층

단지 데이터 전기적인 신호인 0과 1로 변환해서 주고받는 기능을 진행하는 공간

데이터를 전송하는 역할만 진행한다

리피터, 케이블, 허브 등

2. 데이터 링크(Data Link) 계층

물리 계층으로 송수신되는 정보를 관리하여 안전하게 전달되도록 도와주는 역할을 한다

브릿지, 스위치 등

3. 네트워크(Network) 계층

데이터를 목적지까지 가장 안전하고 빠르게 전달하는 기능을 담당한다

라우터를 통해 이동할 경로를 선택하여 IP 주소를 지정하고 해당 경로에 따라 패킷을 전달해준다

라우팅, 흐름 제어, 오류 제어, 세그먼테이션 등을 수행한다

라우터, IP

4. 전송(Transport) 계층

TCP와 UDP 프로토콜을 통해 통신을 활성화한다

포트를 열어두고 프로그램들이 전송을 할 수 있도록 제공해준다

TCP : 신뢰성, 연결지향적

UDP : 비신뢰성, 비연결성, 실시간

TCP, UDP

5. 세션(Session) 계층

데이터가 통신하기 위한 논리적 연결을 담당한다

TCP/IP 세션을 만들고 없애는 책임을 지니고 있다

API, Socket

6. 표현(Presentation) 계층

데이터 표현에 대한 독립성을 제공하고 암호화하는 역할을 담당한다

파일 인코딩, 명령어를 포장, 압축, 암호화한다

JPEG, MPEG 등

7. 응용(Application) 계층

최종 목적지로, 응용 프로세스와 직접 관계하여 일반적인 응용 서비스를 수행한다

사용자 인터페이스, 전자우편, 데이터베이스 관리 등의 서비스를 제공한다

HTTP, FTP, DNS 등
